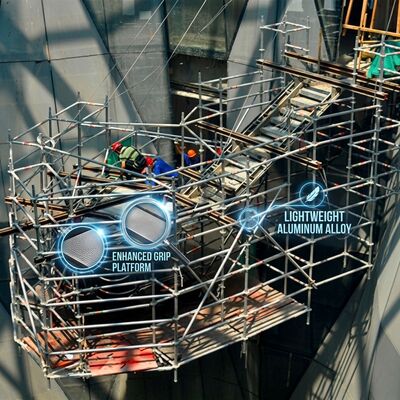

ब्रिज इंस्पेक्शन कैंटिलीवर एल्यूमीनियम मचान टॉवर डेक-लेवल एक्सटेंडेड प्लेटफॉर्म टाई-बैक एंकर लेजर माउंट

राजमार्ग प्राधिकरण और बुनियादी ढांचा संपत्ति प्रबंधक तेजी से सीमित निरीक्षण बजट के भीतर काम करते हैं, जबकि बुनियादी ढांचे के नेटवर्क के पुराने होने के साथ-साथ संपत्ति पोर्टफोलियो का विस्तार हो रहा है। एक नियमित प्रमुख निरीक्षण के लिए एक एकल अंडर-ब्रिज इंस्पेक्शन यूनिट (यूबीआईयू) की मोबिलाइजेशन की लागत प्रति दिन £2,500 से £5,000 के बीच आती है, जिसमें प्रति दिन लगभग £800 की लागत से दो लेन यातायात प्रबंधन की आवश्यकता होती है, और आमतौर पर सेटअप और डिमोबिलाइजेशन ओवरहेड के कारण 8 घंटे की यातायात प्रबंधन विंडो के भीतर 4-6 घंटे का उत्पादक निरीक्षण समय प्राप्त होता है। उन पुलों के लिए जहां महत्वपूर्ण निरीक्षण क्षेत्र डेक स्तर से 8 मीटर के भीतर हैं - बेयरिंग शेल्फ, विस्तार जोड़, डेक सोफिट किनारे, और पैरापेट बीम कनेक्शन - ब्रिज इंस्पेक्शन कैंटिलीवर टॉवर एक वैकल्पिक पहुंच पद्धति प्रदान करता है जो यूबीआईयू मोबिलाइजेशन लागत को समाप्त करता है, यातायात प्रबंधन आवश्यकताओं को लेन बंद से कंधे को संकरा करने तक कम करता है, और उत्पादक निरीक्षण समय को एक पूर्ण 8 घंटे के कार्य दिवस तक बढ़ाता है।

120 पुलों के द्विवार्षिक प्रमुख निरीक्षण की आवश्यकता वाले एक काल्पनिक राजमार्ग प्राधिकरण के लिए एक तुलनात्मक संपूर्ण जीवन लागत विश्लेषण आर्थिक मामले को प्रदर्शित करता है। इन 120 संरचनाओं में से, लगभग 45 (37.5%) में डेक स्तर से 8 मीटर के भीतर महत्वपूर्ण निरीक्षण क्षेत्र हैं जहां कैंटिलीवर टॉवर पहुंच लागू होती है। इन 45 पुलों के लिए यूबीआईयू पहुंच का उपयोग करने वाली वर्तमान प्रथा की लागत प्रति निरीक्षण चक्र लगभग £148,500 (£3,300 औसत यूबीआईयू दिन दर जिसमें यातायात प्रबंधन शामिल है × 45 पुल), या द्विवार्षिक चक्र प्रति £297,000 है। प्रशिक्षण और प्रमाणन के साथ तीन कैंटिलीवर टॉवर इकाइयों की पूंजीगत लागत लगभग £28,500 है, जिसमें £3,200 की वार्षिक रखरखाव और पुनर्सत्यापन लागत है। पांच द्विवार्षिक निरीक्षण चक्रों के साथ 10 साल की सेवा जीवन पर परिशोधित, कैंटिलीवर टॉवर दृष्टिकोण यूबीआईयू पहुंच के लिए £1,485,000 बनाम £60,500 की कुल लागत प्रदान करता है - 96% लागत में कमी। प्रत्यक्ष लागत तुलना से परे, कैंटिलीवर टॉवर दृष्टिकोण यूबीआईयू शेड्यूलिंग लीड टाइम के 6-8 सप्ताह को समाप्त करता है, जिससे चरम मौसम की घटनाओं या वाहन प्रभाव की घटनाओं के बाद प्रतिक्रियाशील निरीक्षण सक्षम होते हैं जो अन्यथा यूबीआईयू उपलब्धता की प्रतीक्षा करेंगे।

• यूबीआईयू बनाम 96% संपूर्ण जीवन लागत में कमी: 10-वर्षीय लागत तुलना: 45 लागू पुलों पर यूबीआईयू पहुंच के मुकाबले कैंटिलीवर टॉवर बेड़े के लिए £60,500 बनाम £1,485,000, 6-8 सप्ताह के यूबीआईयू शेड्यूलिंग लीड टाइम को समाप्त करने के अतिरिक्त लाभ के साथ।
• यातायात प्रबंधन में कमी: लेन बंद से कंधे को संकरा करना: पुल डेक से कैंटिलीवर टॉवर की तैनाती यूबीआईयू संचालन की दो-लेन बंद आवश्यकता को समाप्त करती है, यातायात प्रबंधन लागत को लगभग 75% कम करती है और सड़क उपयोगकर्ता व्यवधान को कम करती है।
• कैलिब्रेटेड टाई-बैक एंकर सिस्टम: 4-पॉइंट स्टील वायर रोप असेंबली पर टॉर्क-लिमिटिंग टर्नबकल टेंशनर एलओएलईआर-प्रमाणित प्रूफ-लोड टेस्ट सर्टिफिकेट के साथ लगातार प्रीलोड प्रदान करते हैं, जो अंडर-टेंशन (विस्थापन जोखिम) और ओवर-टेंशन (फ्रेम क्षति) दोनों को रोकते हैं।
• 3-एक्सिस लेजर माप माउंटिंग ब्रैकेट: मानक सर्वेक्षण उपकरण थ्रेड के साथ प्लेटफॉर्म-माउंटेड ब्रैकेट स्थिर दरार चौड़ाई और विक्षेपण निगरानी को सक्षम बनाता है, लाइव ट्रैफिक कंपन वाले पुल डेक पर हैंडहेल्ड उपकरणों की माप परिवर्तनशीलता को समाप्त करता है।
• पूर्ण-शिफ्ट उत्पादक निरीक्षण समय: यातायात प्रबंधन विंडो के भीतर यूबीआईयू के लिए 4-6 घंटे की तुलना में 8 घंटे की निरंतर निरीक्षण क्षमता, जो दैनिक निरीक्षण उत्पादकता में 33-100% की वृद्धि का प्रतिनिधित्व करती है।
• एपॉक्सी-एंकर डेक टाई-बैक इंस्टॉलेशन किट: शामिल किट पहले तैनाती के दौरान स्थायी पुल डेक एंकर पॉइंट इंस्टॉलेशन को सक्षम बनाता है, जिसमें बाद के निरीक्षणों के लिए बार-बार ड्रिलिंग संचालन के बिना केवल टॉवर सेटअप की आवश्यकता होती है।

कैंटिलीवर प्लेटफॉर्म, त्रिकोणीय ब्रेस, और टाई-बैक एंकर सिस्टम समर्पित रोड-केस पैकेज में। स्टील वायर रोप असेंबली व्यक्तिगत रूप से एलओएलईआर टेस्ट सर्टिफिकेट के साथ प्रूफ-लोडेड। स्थायी डेक एंकर पॉइंट इंस्टॉलेशन के लिए चार एपॉक्सी-एंकर बोल्ट सेट के साथ टाई-बैक एंकर इंस्टॉलेशन किट शामिल है। 24 महीने की संरचनात्मक वारंटी, 12 महीने की टाई-बैक वारंटी, वार्षिक पुनर्सत्यापन सेवा उपलब्ध है।
